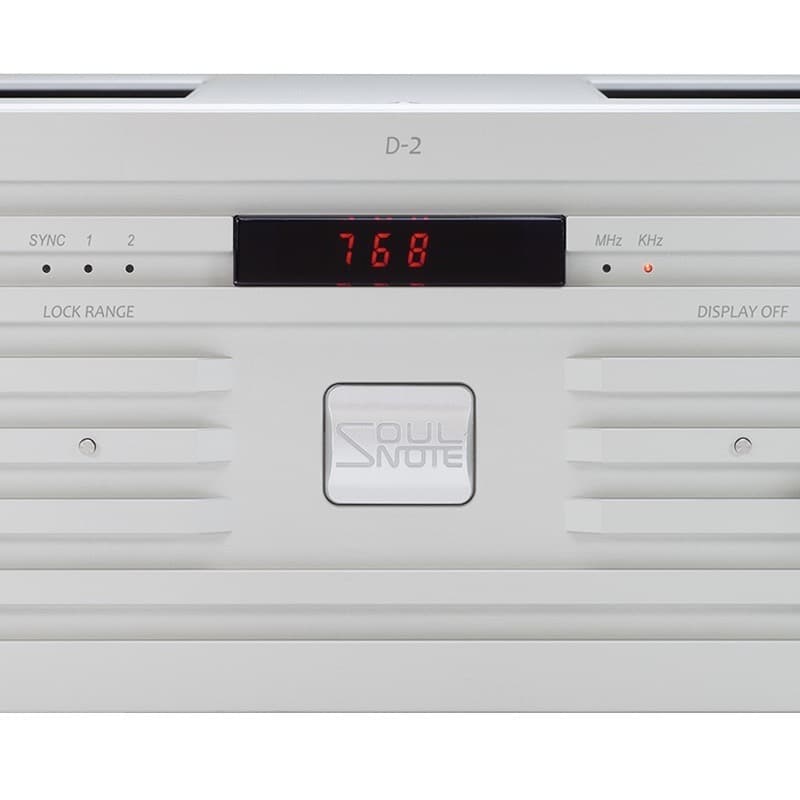

Soulnote D-2

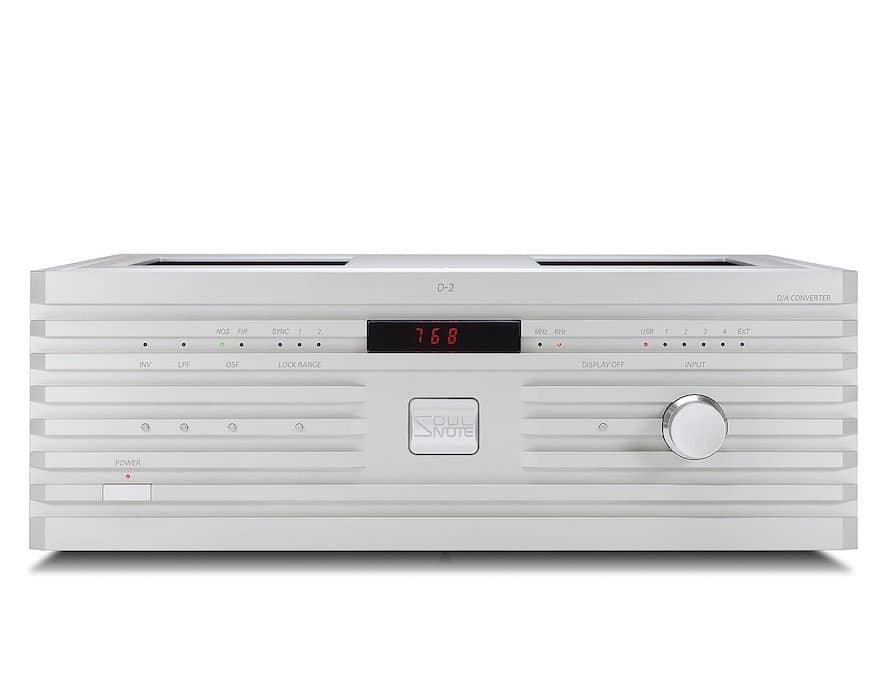

Soulnote D-2 D/A-Wandler
Ein DDS, der die Super-Low-Jitter-Eigenschaften des LMX2594 mit externen Taktgebereingängen nutzt. Ein perfekt symmetrischer, diskreter Non-NFB-D/A-Wandler, der insgesamt vier ES9038PRO- Schaltungen verwendet und Non-Over-Sampling unterstützt.

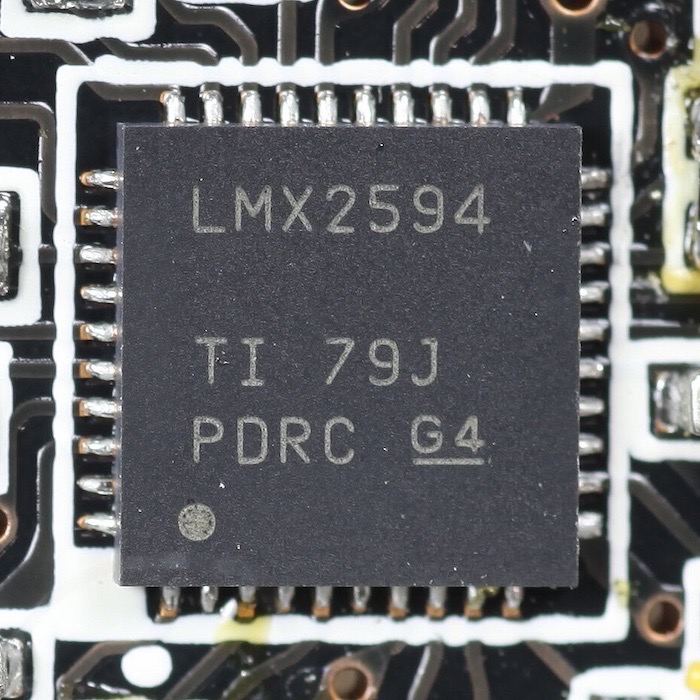

D/A-Wandlerformate, die den erforderlichen Haupttakt aus Standardtakten erzeugen, verwenden in der Regel einen DDS (Direct Digital Synthesizer). Die Leistung externer Taktgeneratoren in diesem Format garantiert eine extreme Frequenzgenauigkeit (z. B. wie viele Sekunden Abweichung in Zehntausenden von Jahren auftreten), aber Jitter (Schwankungen in der Wellenformbreite, die im Takt auftreten) und das daraus resultierende Phasenrauschen hängen stark von der Leistung des DDS ab. Konventionell werden in Audiogeräten in der Regel DDS-spezifische ICs mit 10 ps (Pikosekunden) Jitter-Funktionen verwendet, aber der D-2 ist das erste Gerät, das den PLLatinum™ RF LMX2594- Synthesizer von Texas Instrument für einen Audio-DDS verwendet. Der LMX2594-Synthesizer wurde für Radargeräte und Messinstrumente entwickelt und weist mit einem Wirkungsgrad von -236 dBc/Hz und einem Jitter von 45 fs (Femtosekunde, 1/1000 einer Pikosekunde) die weltweit höchsten Spezifikationen auf. Dieser DDS mit ultraniedrigem Jitter führt zu einer überwältigend klaren und tiefen räumlichen Darstellung, wenn der hochpräzise externe Taktgeber und der integrierte TCXO verwendet werden.

Unterstützt 10 MHZ externe Standardtakteingänge
Durch die Verwendung eines DDS mit einer Jitter-Funktionalität, die Quarz übertrifft, verfügt der D-2 über 10 MHz externe Standard-Takteingänge – eine SOULNOTE Premiere. Der interne Taktgeber basiert auf einem hochleistungsfähigen TCXO, der ein erstaunliches Phasenrauschen aufweist (-121 dB bei 10 Hz Offset). Außerdem verfügt er über ein Hochfrequenzrelais mit mechanischen Kontakten, um zusätzlichen Jitter des ICs beim Umschalten zwischen dem internen Takt und einem externen Taktgenerator zu vermeiden. Bei Verwendung eines externen Taktgebers wird die interne Taktversorgung abgeschaltet und die Vibrationen werden gestoppt, so dass kein Risiko einer gegenseitigen Beeinflussung besteht.

Verwendet 4 ES9038PRO (ein Novum in der Branche)

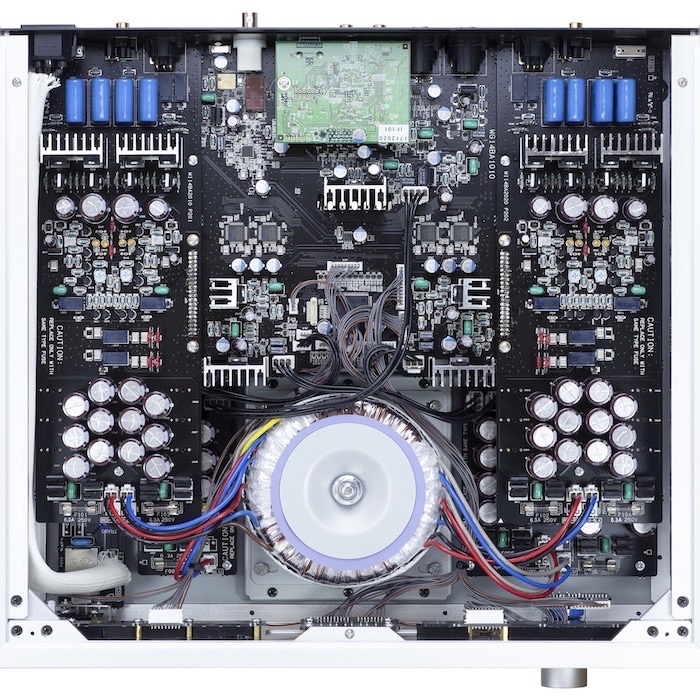

Zwei ES9038PRO-Schaltungen werden in jedem Kanal für die oberen und unteren Differenzeingänge in diesem vollsymmetrischen diskreten SOULNOTE-Non-NFB-Verstärker eingesetzt, der die Anfangsstufe des Non-NFB-Differenzverstärkers vollständig ansteuert. Die IV-Schaltungen sind extrem einfache IV-Schaltungen mit nur einem Widerstand, um die TIM-Verzerrung zu eliminieren, die bei IVs mit Rückkopplung so problematisch sein kann. Mit extrem leistungsstarken 120 mA werden die beiden ES9038PRO in jedem Kanal eingesetzt, um eine natürliche, lebendige Musikwiedergabe zu ermöglichen. Der ES9038PRO arbeitet im synchronen Modus, um die höchste Klangqualität zu erzielen.

Non-Oversampling-Modus

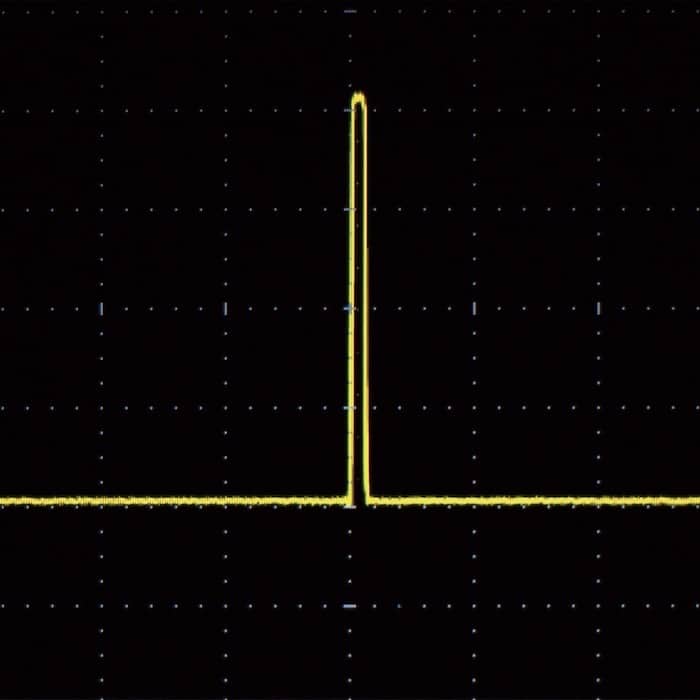

Neben dem konventionellen FIR-Oversampling-Modus verfügt der D-2 auch über den neuen Non- Oversampling-Modus, bei dem es sich im Grunde um eine Non-NFB-Version handelt, die für den Betrieb im digitalen Bereich angepasst wurde. In diesem Modus werden die beim FIR-Oversampling beobachteten Vor- und Nachechos nicht erzeugt. Er zeichnet sich auch durch extrem niedrige Rauschpegel bei analogen Ausgängen aus, wobei es keine Pegelunterschiede zwischen den beiden Modi gibt

Eingangsformat

USB: PCM, DSD (DoP v1.1, ASIO nativ)
Koaxial, AES/EBU: PCM, DSD (DoP v1.1)



Unterstützte Abtastfrequenz

USB: Max. 768kHz (PCM) / Max. 22.6MHz (DSD)
Koaxial, AES/EBU: Max. 192kHz (PCM) / Max. 2.8MHz (DSD64 DoP v1.1)



PCM-Quantisierungsbitrate

USB: 16bit, 24bit, 32bit
Koaxial, AES/EBU: 16bit, 24bit

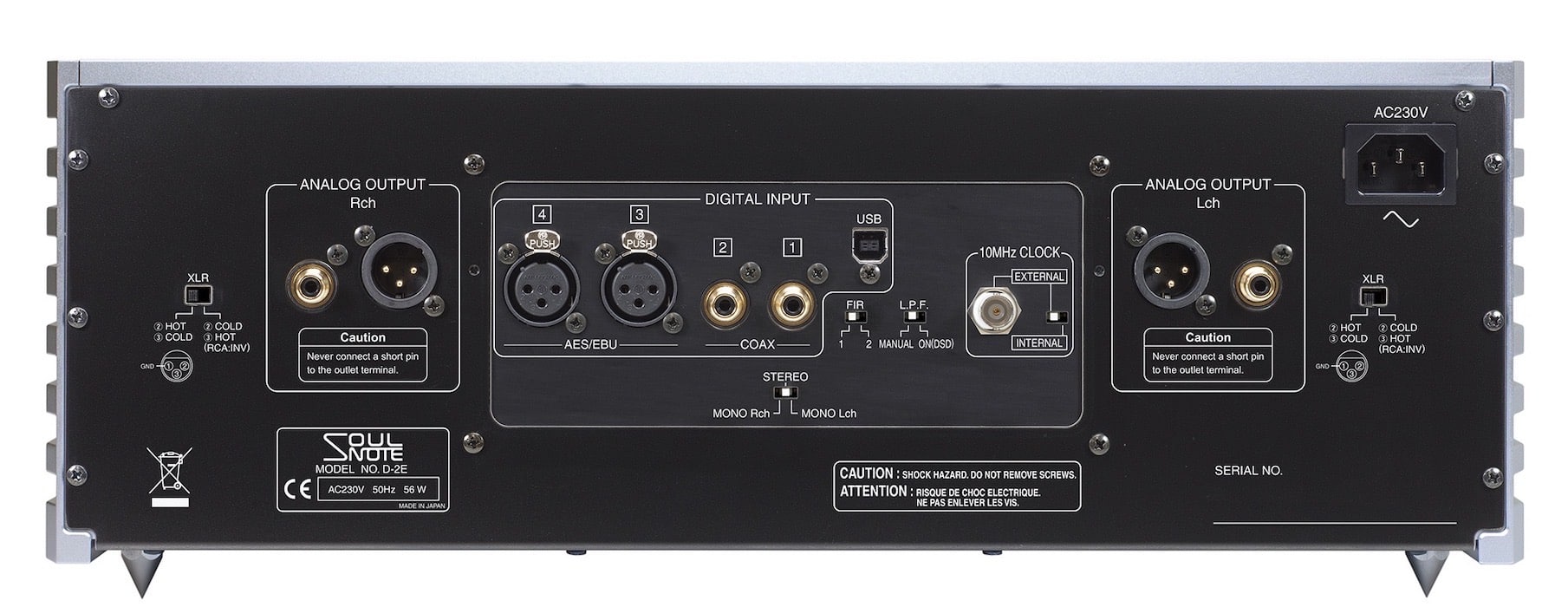

Digitaler Eingang

USB (Typ B), koaxial x2 (SPDIF), AES/EBU x2



Externer Clock Eingang

10MHz (BNC50 Ohm)



Analoger Ausgang

XLR x1, RCA x1



Analoger Ausgangspegel

XLR: 5,6 Vrms
RCA: 2,8 Vrms



Frequenzgang

2Hz bis 120kHz (+0/-1dB）



S/N-Verhältnis

110dB



Gesamtoberschwingungsverzerrung

0,008％ (NOS/176,4kHz)



Analoger Filter

Zweidimensional passiv



Leistungsspannung

230V AC 50Hz



Leistungsaufnahme

56W



Außenabmessungen Hauptgerät

430(B) × 160(H) × 405(T)mm

Gewicht

17kg

Zubehör

Spikes, Netzkabel

Farbe	Silber, Schwarz
